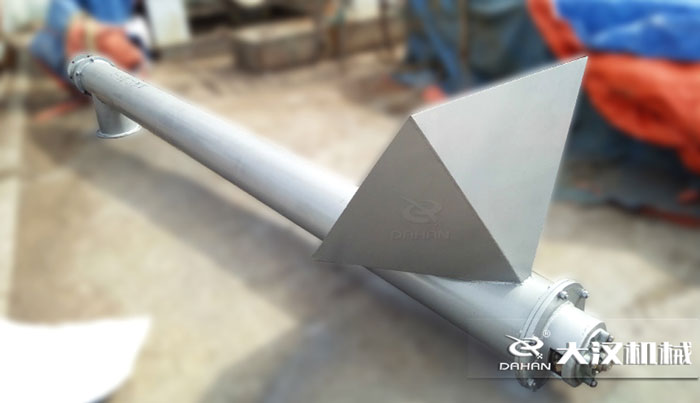

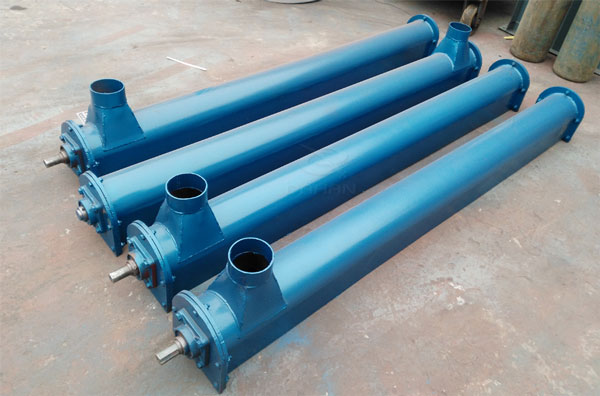

LS型螺旋输送机概述：

LS型螺旋输送机一直被广泛用于国民经济各部门，如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业,适宜输送粉状、颗粒状、小块状物料,如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等。不宜输送易变质、粘性大、易结块的物料,LS螺旋输送机工作环境温度通常为-20～40℃，输送物料的温度一般为-20～80℃，LS螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜，如倾斜角度过大请选用GX系列螺旋输送机，或与我公司技术部门联系进行单独设计。

LS系列螺旋输送机的特点：

1.承载能力大、安全可靠。

2.适应性强、安装维修方便、寿命长。

3.整机体积小、转速高、确保快速均匀输送。

4.密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。

LS螺旋输送机安装示意图：

LS型螺旋输送机主要技术参数：

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

LS型螺旋输送机外型尺寸：

布袋联接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
d		20	20	30	30	36	36	36	40
d1		M16	M16	M20	M20	M24	M24	M24	M30
d2		20	20	30	30	36	36	36	40
L		223	249	294	319	403	455	485	542
L1		157	179	218	243	303	355	385	432
h		60	60	70	70	90	90	90	90
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700

法兰联接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		160	200	225	252	315	365	395	460
D1		190	230	260	285	350	400	430	500
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

万向球联接方式

尺寸		LSY100 120	LSY140	LSY160		LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194		219	273	325	355	402
D0		200	250		300		365	365 460	385 460	460
D1		225	278		328		400	400 500	430 500	500
H	α≤30°	400	400	450		450	550	650	650	700
	30°＜α≤45°	450	450	500		550	600	750	750	800
	45°＜α≤60°	450	500	550		600	650	800	800	900
	50°＜α≤55°	500	500	600		650	700	900	900	950
	55°＜α≤60°	550	550	650		700	800	1000	1000	1100
n-d		6-Φ11	6-Φ11	8-Φ11		8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

LS型螺旋输送机工作原理：

LS型螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作，头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。

LS型螺旋输送机型号说明：

LS型螺旋输送机整机布置形式：

一台螺旋输送机通常由螺旋机本体、进出装置、驱动装置三大部分组成。

螺旋机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将中间节按长度长短依次排列,最长的中间节靠近头节，相同长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。

在头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋（S制法）和带式螺旋（D制法）两种。各螺旋轴之间采用法兰式联接，保证了联接轴的互换性，便于维修。

机盖为瓦片式并用盖扣夹紧在机壳上，若需改进密封性能，用户可自行在机盖与机壳间加防水粗帆布。

进、出料装置有进料口,方型出料口，手推式出料口，齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进出料口位置时应注意保证料口至端部的距离，同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。

驱动装置有ZQ系列减速器+Y系列电动机，YTC齿轮减速电机两种。
