垂直振动螺旋输送机

发表时间:2019-04-15 13:19    浏览次数:

垂直螺旋输送机主要用于垂直或大倾角输送粉状及颗粒物料,采用7.5kw-11kw大功率电机,输送效率高,输送高度可达6米

一、垂直螺旋输送机产品概述:

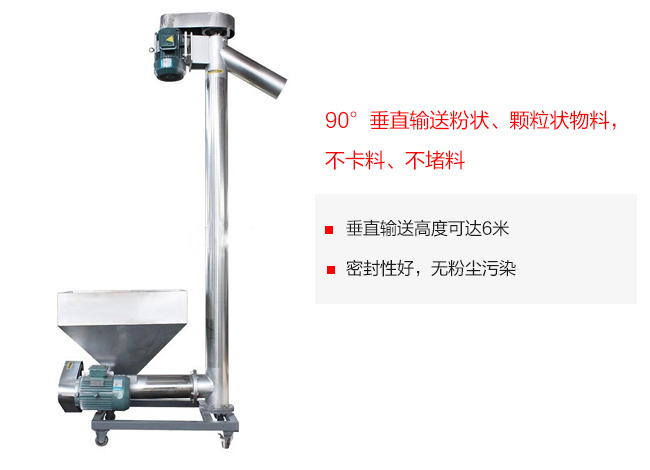

垂直螺旋输送机

垂直螺旋输送机可将粉状或颗粒状物料从低位垂直输送到高位,垂直高度可达8米,非常适合处理从自由流动到轻微迟缓的干燥到半流体材料,垂直螺旋输送机的强制进料采用迂回进料方式。这种形式的进料口与垂直螺旋输送机机壳呈90°连接,适用于流动性较差的物料。在驱动装置的布置上,一般有两种布置方式:顶部驱动,适用于输送高度低的场合,占地面积小;底部驱动,适用于输送高度高的场合,占地很大。

二、垂直螺旋输送机产品特点:

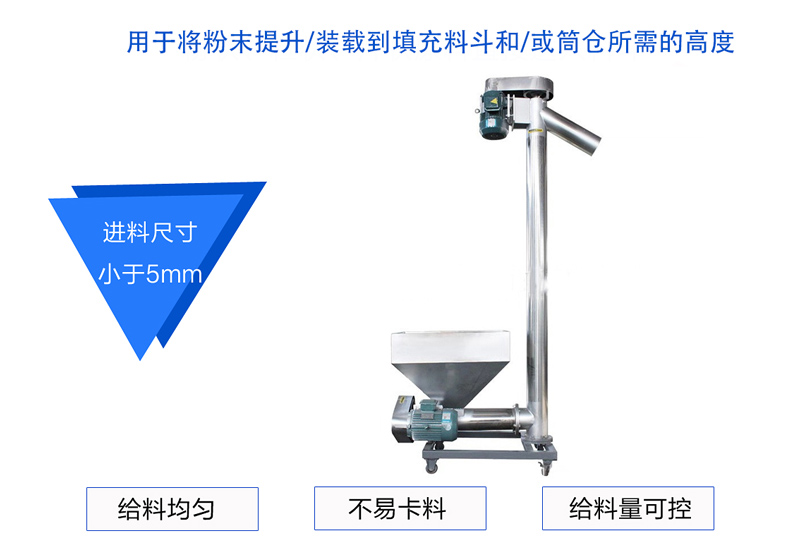

垂直螺旋输送机特点

1、垂直或大倾角输送物料,占地面积小,安装维修方便。

2、大功率驱动装置,垂直输送高度可达6米。

3、强迫进料采用迂回进料型式,对于流动性差的物料也可均匀输送,不会卡料。

4、分顶部驱动和底座驱动两种布置型式,顶部驱动适用于输送高度低的场合,占地面积小,底部驱动适用于输送高的场合。

5、出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活。

6、密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。

三、垂直螺旋输送机工作原理:

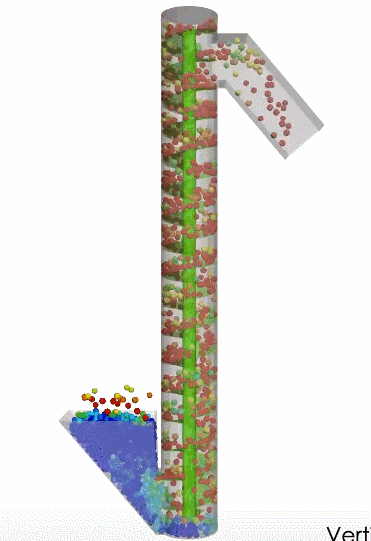

垂直螺旋输送机的工作原理

垂直螺旋输送机由水平进料螺旋和垂直螺旋组成,从料仓或料斗或上游进料装置进料。当螺旋以角速度ω旋转时,螺旋面上的物料颗粒在离心力的作用下向壳壁移动,从而使作用于壳壁的压力增加,亦即对壳壁产生较大的摩擦力。当此摩擦力大于物料颗粒与螺旋面之间的摩擦力以及由物料颗粒自重引起的沿螺旋面下滑的分力时,物料颗粒与螺旋面发生滑动并沿相反方向的螺旋形轨迹上升,从而完成垂直输送。

四、垂直螺旋输送机技术参数:

螺旋直径(mm) 螺旋转速(r/min) 输送量(m³/n) 输送高度(m) 在线咨询
KLS200 200 350 2.5-15
KLS250 250 300
KLS300 315 2808

选型说明:①垂直螺旋输送机由水平进料螺旋和垂直提升螺旋组成,可无级变速控制流量大小。

②垂直提升螺旋的传动有直联传动和侧向传动两种形式,侧向传动用于高度受限制的场合。

③垂直螺旋的出料口可360°任意旋转布置。

五、垂直螺旋输送机结构尺寸:

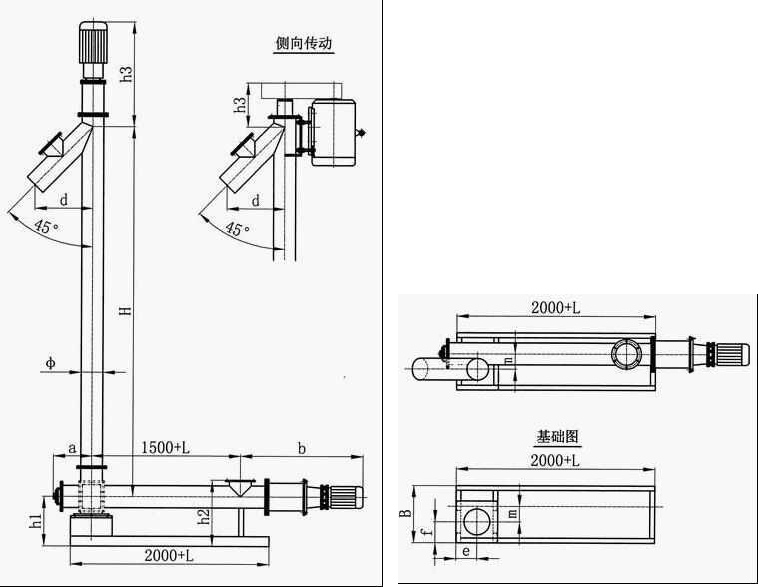

垂直螺旋输送机结构图

六、垂直螺旋输送机客户案例:

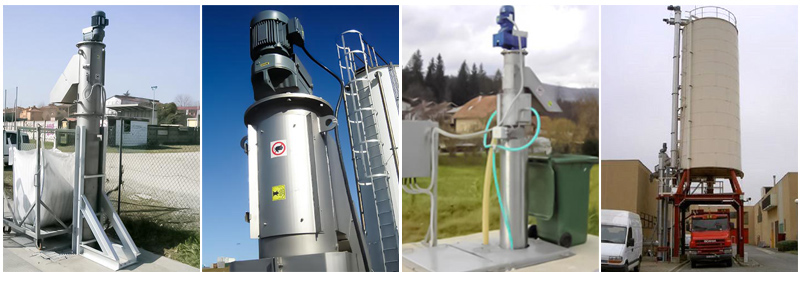

客户现场

七、垂直螺旋输送机的安装:

垂直式螺旋输送器上部有轴承支承,大多数采用单列圆锥滚子轴承两个,安装此轴承时,不可装反,以免出现问题。

单列圆锥滚子轴承与向心推力球轴承相似,但承载能力更大,内外圈可分离,间隙容易调整。常用于斜齿轮轴、蜗轮减速器轴、机床主轴等。圆锥滚子轴承主要适用于承受以径向载荷为主的径向和轴向联合载荷,而大锥角圆锥滚子轴承可以用于承受轴向载荷为主的径轴向联合载荷。此种轴承为分离型轴承,其内圈(含圆锥滚子和保持架)和外圆可以分别安装。在安装和使用过程中可以调整轴承的径向游隙和轴向游隙,也可以预过盈安装.

单列圆锥滚子轴承3000型,此种轴承能够限制轴或外壳一个方向的轴向位移。承受一个方向的轴向载荷。在径向载荷作用下会产生附加轴向力,因此,一般在轴的两个支承中,轴承的外圈和内圈的同名端面相对安装。如单独使用,其外加轴向力必须大于附加轴向力。

垂直式螺旋输送机上部两单列圆锥滚子轴承在安装时,要注意,内圈在上面安装垂直小锥面向上,在下面安装垂直小锥面向下,两单列锥滚子轴承相对安装,这样就可以支承住实体螺旋面不向下位移,保证生产的正常运转。

八、垂直螺旋输送机的使用与维护:

垂直螺旋输送机的工作条件较恶劣,各个轴承都处于粉尘包围之中,导热条件不好,因此在这样的工作条件下合理操作、保养尤为重要,故要求如下:

螺旋机应无负荷起动,待起动正常后向进口投料。

给料时应均匀限额,给料量要合适以免使机器过载。

停车前,应停止给料,使机壳内物料输送完后方可停止。

输送物料内不得混入坚硬大块,避免螺旋卡死损坏输送机。

在使用中应检查各部件的联结禁锢件是否松动,动力是否发热,声音是否正常,一旦有异常,立即停车纠正。

调速电机起动、运行、停止。可以全压起动亦可降压起动,电动机起动后合上控制箱电源开关,逐渐调节速度旋钮,增加激磁电流,离合器转速逐渐加至需要运行转速。停车时把调速旋纽调到零位,再停止拖动电机。
