LS型可移动螺旋输送机

LS型可移动螺旋输送机输送沙子

不锈钢移动螺旋输送机输送塑料

LS型可移动螺旋输送机概述:

移动螺旋输送机介绍

LS型可移动螺旋输送机又称移动式螺旋输送机,是在是设备下安装有万向轮可随意移动,特别适合散状物料装车等不固定位置的作业,它的外壳是由钢管通过法兰将各部分联接为整体,进出料口和倾斜角度可根据现场情况设计安装,也可设计成可调倾斜角度的形式。广泛用于饲料、化工、食品加工、和粮食加工,粮食谷物仓储,各种添加剂,建筑工程等行业的散状物料的水平、倾斜、垂直输送。根据用户输送物料可选择碳钢或不锈钢材质。

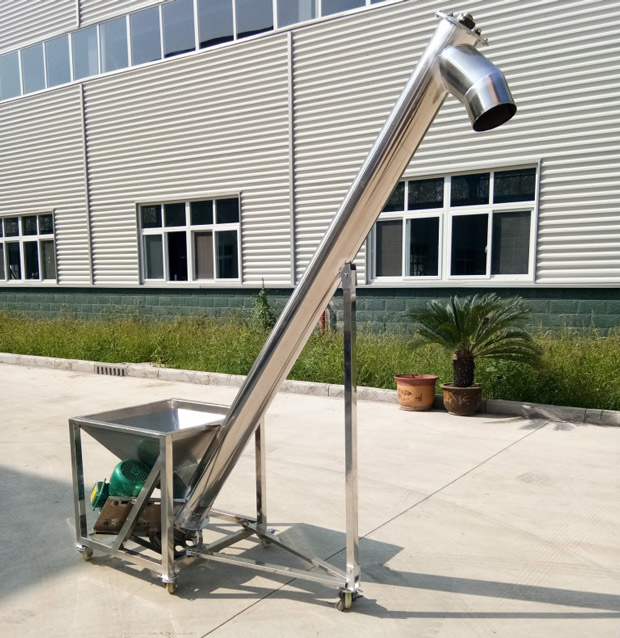

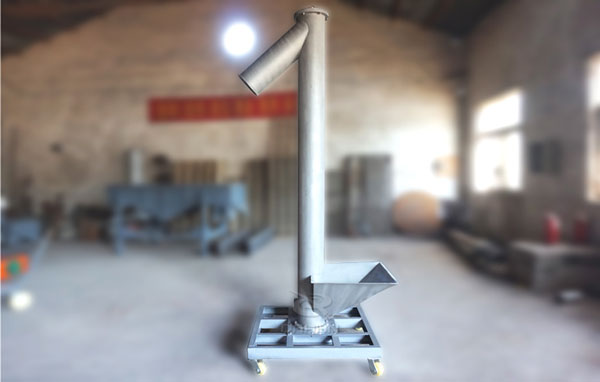

LS可移动螺旋输送机类型/倾斜/垂直

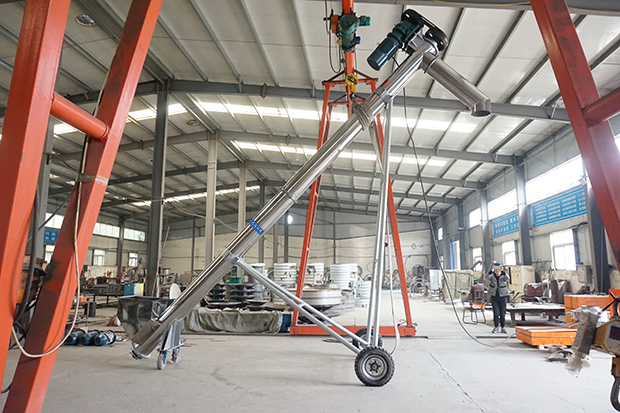

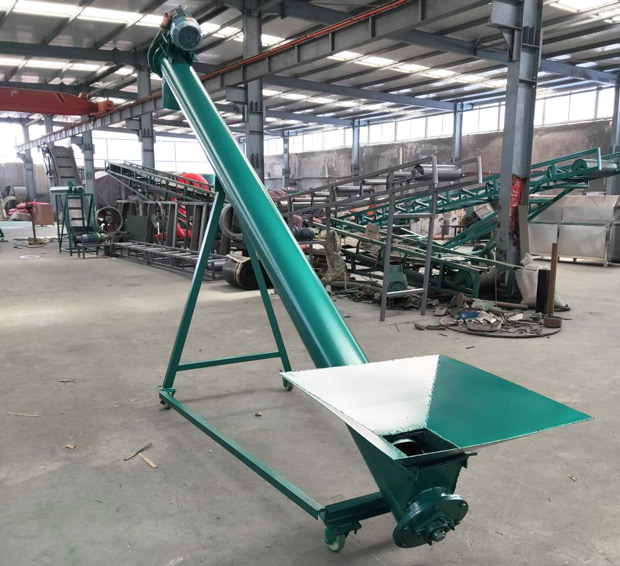

厂家展示

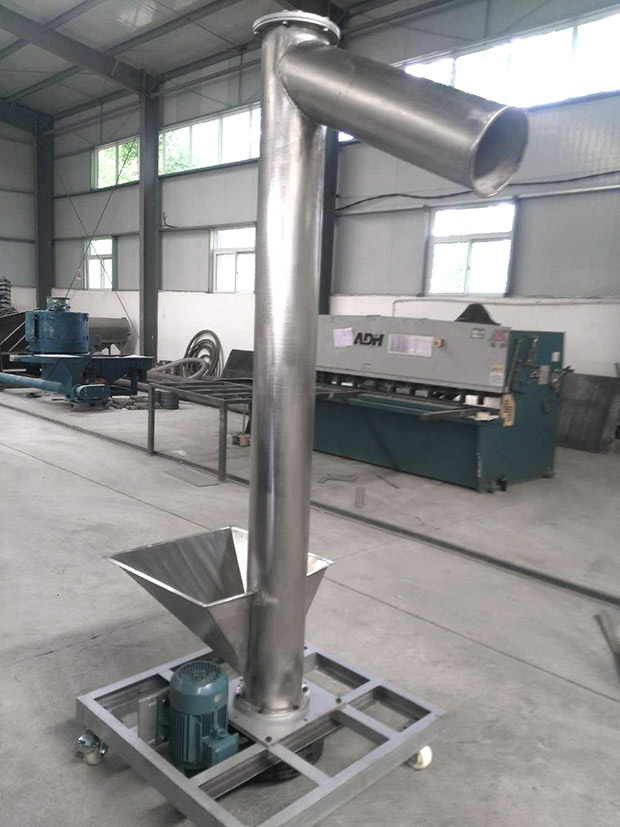

图片展示

LS型可移动螺旋输送机的特点:

移动螺旋输送机优势

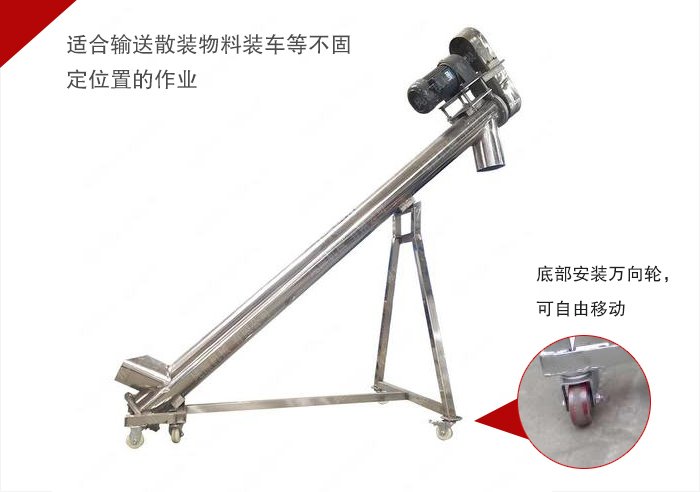

1、设备下安装有万向轮可随意移动。

2、可水平、倾斜或垂直布置,输送量可达199立方/时,长度可达70米。

3、整机体积小、转速高、确保快速均匀输送。

4、密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。

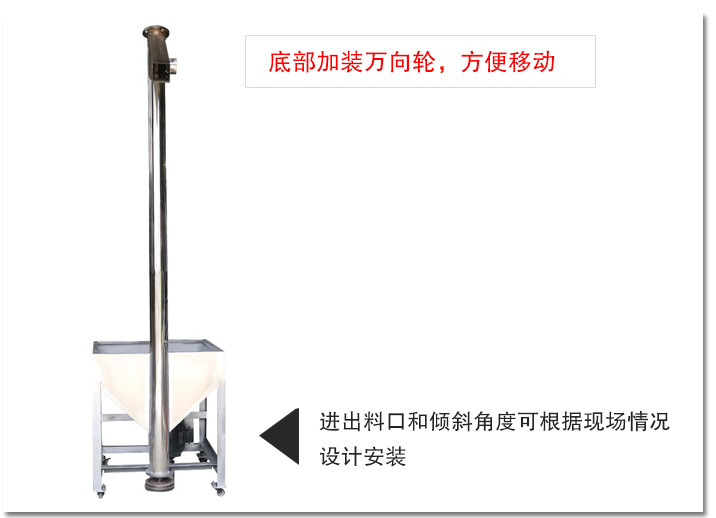

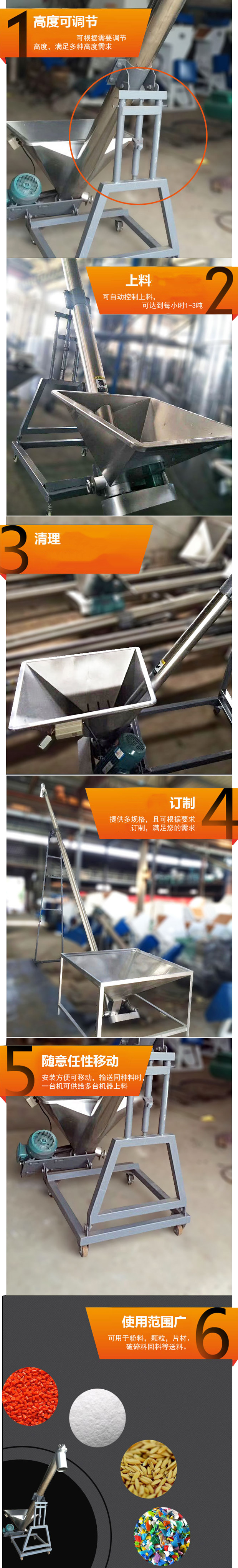

LS型可移动螺旋输送机细节展示:

移动皮带输送机细节

LS型可移动螺旋输送机结构示意图:

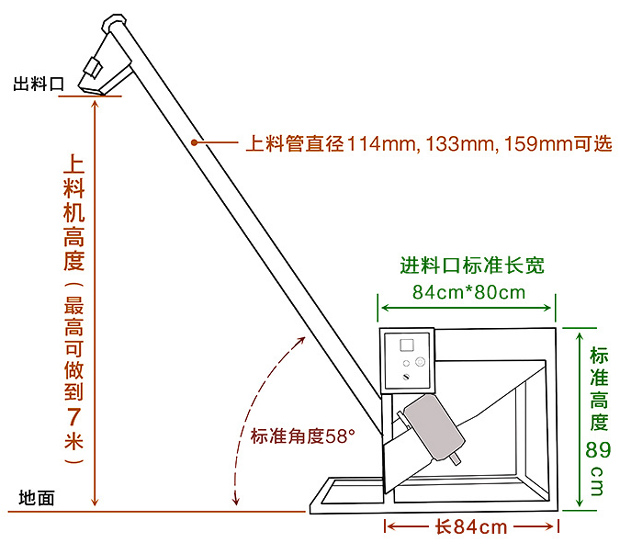

移动螺旋输送机结构图

LS型可移动螺旋输送机的工作原理:

LS型移动式螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

LS型可移动螺旋输送机参数:

LS型 100 160 200 250 315 400 500 630 800 1000 1250
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

LS型可移动螺旋输送机应用范围:

移动螺旋输送机应用

LS可移动螺旋输送机该机可随意移动,是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等,物料温度小于200℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。

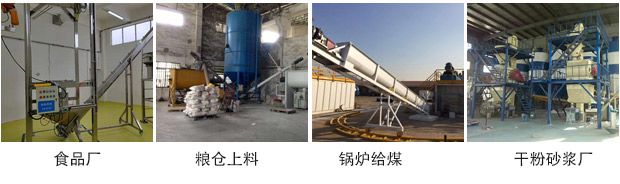

移动螺旋输送机现场图片

LS型可移动螺旋输送机整机布置形式:

一台移动螺旋输送机通常由螺旋机本体、进出装置、驱动装置三大部分组成。

螺旋机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将中间节按长度长短依次排列,最长的中间节靠近头节,相同 长度的中间节则挨在一起,如果有特殊要求,则在订货时给出排列顺序。

在头节内装有支推轴承承受轴向力,在中间节和尾节内装有用轴承支承螺旋轴,此外,在尾节内还装有可轴向移动的径向轴承以补 偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋(S制法)和带式螺旋(D制法)两种。各螺旋轴之间采用法兰式联接, 保证了联接轴的互换性,便于维修。

机盖为瓦片式并用盖扣夹紧在机壳上,若需改进密封性能,用户可自行在机盖与机壳间加防水粗帆布。

进、出料装置有进料口,方型出料口,手推式出料口,齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口 位置时应注意保证料口至端部的距离,同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。

驱动装置有ZQ系列减速器+Y系列电动机,YTC齿轮减速电机两种。
