无轴螺旋输送机

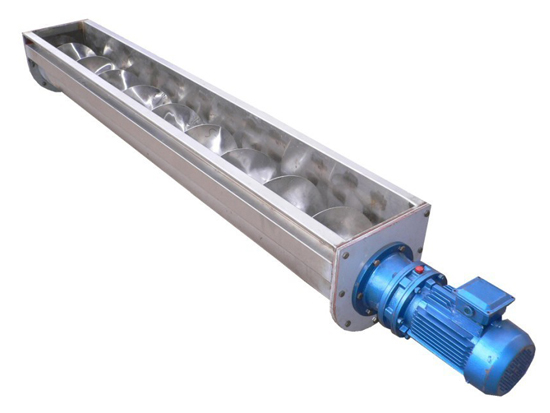

无轴螺旋输送机

无轴叶片,适合输送粘性强、易缠绕物料,输送量是有轴的1.5倍

螺旋直径:150~500mm

螺旋转速:13~140转/分

输送量:458立方/时

输送角度:≤20°

叶片种类:单无轴双无轴(材质有碳钢、不锈钢、锰钢)

立即获取报价0373-268 2333

无轴螺旋输送机无中心轴设计,可防止物料在输送过程中因阻塞导致的故障,可输送普通输送机无法输送的粘性、带状等缠绕性物料

无轴螺旋输送机介绍:

无轴螺旋输送机介绍

无轴螺旋输送机是一种无轴靠螺旋体旋转运输物料的设备,无轴螺杆消除了典型的堵塞和堆积,能够输送大型、不规则形状的粘性产品。,可用于污水处理厂输送中细格栅其栅条净距50mm的除污机栅渣和压滤机泥饼等物料。采用全封闭输送和易清洗的螺旋表面,可保证环境卫生和所送物料不受污染、不泄漏。

无轴螺旋输送机分类

无轴螺旋输送机使用行业:

无轴螺旋输送机使用行业

无轴螺旋输送机主要用于易缠绕物料和粘性物料、带状易缠绕物料,无中心轴和悬挂装置,防止输送过程中因堵塞而引起的机械故障,非常适合处理城市固体废物、筛分和漂浮物、脱水、增稠或调理的污泥、包装食品、奶油或糊状物,以及肉类、鱼类、水果和蔬菜加工产生的废物。

无轴螺旋输送机特点:

无轴螺旋输送机特点

无轴螺旋输送机的性能特点是:无轴螺旋输送机与传统有轴螺旋输送机相比,由于采用了无中心轴设计,利用具有一定柔性的整体钢制螺旋推送物料,因而具有以上突出优点。与有轴螺旋输送机相比,重量和成本都会减少不少。

1) 输送的物料不会缠结或粘连

不会因物料粘附在轴上而造成阻塞的危险。残渣和碎浆机残渣可以轻松运输。

2) 可以在陡峭的坡度上

输送物料 可以在0到25度的坡度角上输送物料,输送机可安装在狭小空间内。

3) 可以进行多种连接。

对于在输送机终端没有轴承的设备之间的连接类型没有限制,可以设计为适合空间限制或工厂布局。

4) 低噪音

当材料在树脂衬里上以低转速输送时,噪音水平很低。随着输送的材料变成润滑剂(自润滑),树脂衬里的磨损减少。

5) 完全密封

带有适当垫圈的槽盖可实现无味操作并形成屏障,防止任何大气介质进入系统。可保证环境卫生和所送物料不受污染、无异味外泄、保证了输送环境的卫生。

6) 布置灵活

可单点或多点加料,能实现既可下方出料,又可端头出料的效果。

无轴螺旋输送机结构:

无轴螺旋输送机结构图

无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。

驱动装置:采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机,设计时应尽可能将驱动装置设在出料口端,使螺旋体在运转时处在受拉状态。头部装配有推力轴承,可承受输送物料时产生的轴向力。

机壳:机壳为U型或O型,上部加防雨型机盖,材质有不锈钢或碳钢或玻璃钢。

无轴螺旋体:材质为不锈钢或碳钢。

槽体衬板:材质为耐磨的塑料板或橡胶板或铸石板等。进、出料口:有方形和圆形两种,一般进、出料口形式由用户决定。

工作原理

无轴螺旋输送机采用无轴叶片,当物料从输送机的进料口进入,依靠电机带动螺旋叶片的旋转将物料推移滑行,沿U型输送槽送至出料口,并与压榨机或垃圾小车配套,将物料进行下一步处理。

无轴螺旋输送机工作原理——动画模拟输送现场

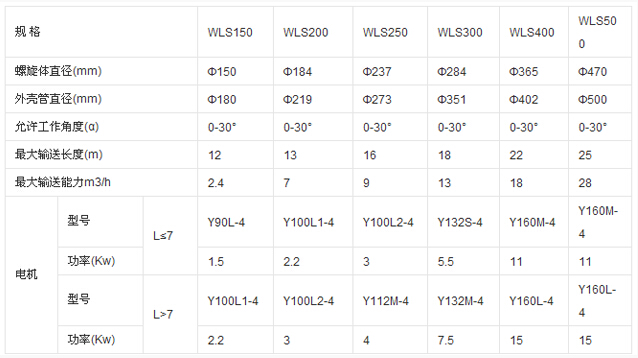

无轴螺旋输送机型号:

无轴螺旋输送机型号及参数

无轴螺旋输送机和有轴螺旋输送机的区别:

有轴和无轴螺旋输送机的区别

1、应用:对于粘性、糊状和粘性产品,解决方案是无轴螺旋输送机,而固体物料粉末、谷物和种子一般采用有轴螺旋输送机处理。

2、长度:有轴螺旋输送机可以更长,在大多数应用中,每3米使用悬挂轴承或衬套,但这会阻碍大容量输送机上的物料流动。无轴螺旋输送机与整机连接,无悬挂轴承,输送长度可达10米以上。通常,将一段3米长的套管串联起来形成用户的长度。

3、填充率:无轴螺旋输送机可以有更高的填充率,大约35%-40%,无需悬挂轴承,对于活底料斗和受控进料等应用,可选择无轴螺旋,由于需要悬挂轴承,有轴螺旋输送机的槽填充率较低,约为 15%-30%。

4、维护:无轴螺旋输送机在槽内或圆管内不需要衬板,从而减少了维护工作,而无轴螺旋输送机由于是一个部件,由于螺旋输送机的旋转,需要拆下衬板并更换。接触或摩擦,它会随着时间的推移而磨损,如果螺旋输送机位于高处或难以接近的位置,这通常是一个问题。

产品问答:

无轴螺旋输送机适合输送什么物料?

适合输送颗粒状和粉状物料、湿的和糊状物料、半流体和粘性物料、易缠绕和易堵塞物料、有特殊卫生要求的物料,如污泥、生活垃圾、化工原料、废纸浆、麦芽等。

无轴螺旋输送机如何选型?

输送量:输送量越大,螺旋直径就越大。②输送距离:距离越长,所需要的功率就越大。③输送倾角:不同倾角选择的电机功率及管壁厚度不同。④输送速度:在满足输送能力要求的前提下,应选择较低的转速。

无轴螺旋输送机和有轴螺旋输送机的区别?

主要区别在于有无中心轴设计,无轴螺旋输送机由于采用无中心轴,所以在输送带状、粘附性强、缠绕性强的物料时不会缠绕,输送量是有轴的1.5倍。

影响无轴螺旋输送机价格的因素有哪些?

根据所选材质、型号、设计等不同,其价格月有所变化,另外,针对不同用户的特殊要求,可采用不同设计,这也会造成其价格的差异。

无轴螺旋输送机倾斜角度是多少?

无轴螺旋输送机安放布置一般为水平放置,也可以倾斜放置,但倾斜角度一般不超过25°。

无轴螺旋输送机衬板材质和使用温度怎么选择的?

可以选择高分子聚乙烯承办,比普通衬板耐磨4倍,还可在高温条件下使用。

常规无轴螺旋输送机驱动装置有哪些技术要求?

常规无轴螺旋输送机驱动装置适用于户外使用要求,电机减速装置采用轴装式减dao速机的结构形式,减速传动装置是斜齿轮或斜齿轮和蜗轮传动组合结构形式,齿轮设计按ISO、DIN或等同标准,服务系数≥1.2,减速机输出轴采用复式三唇密封,以避免漏油现象发生。减速机设有油位自动调节装置,以使齿轮传动在任何温度变化条件下均能达到良好的润滑。驱动电机为法兰安装的异步感应电机,适用于电源380V,3相,50Hz,电动机为IP55保护,转速不大于1500r/min。
