链板输送机

产品介绍

链板输送机是以链板为承载面，以振动电机、减速机为驱动装置的输送设备，链板输送机输送角度为20°~35°，弯曲半径一般为5~8米，链板材质可根据输送物料设计为碳钢、不锈钢及热塑链等，大汉链板输送机可根据输送物料及工艺要求设计定制型号。

应用范围

链板输送机广泛应用于食品、医药、化工、冶金、建材、煤炭等行业，主要用于输送粘性不大的散装物料及粒状、块状物料输送，如：污泥、水泥等

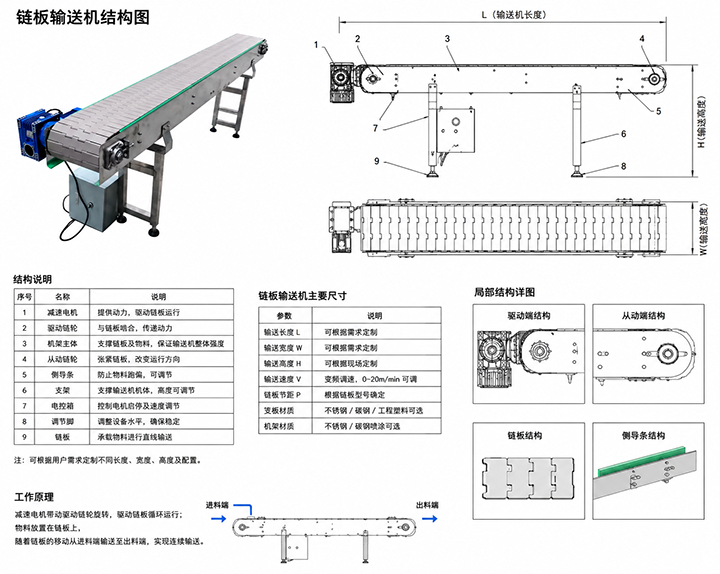

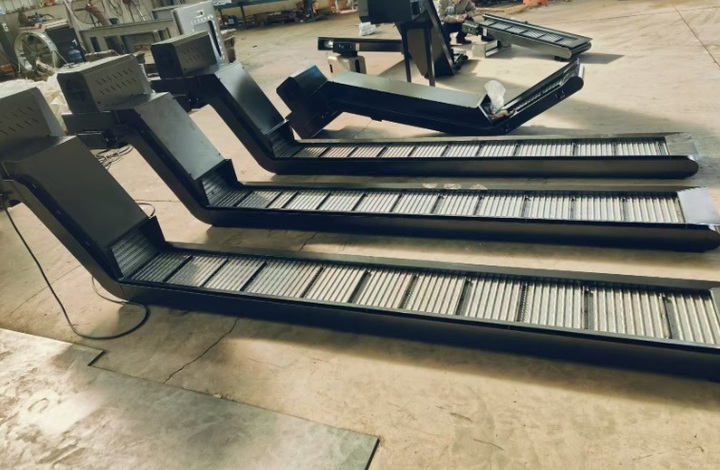

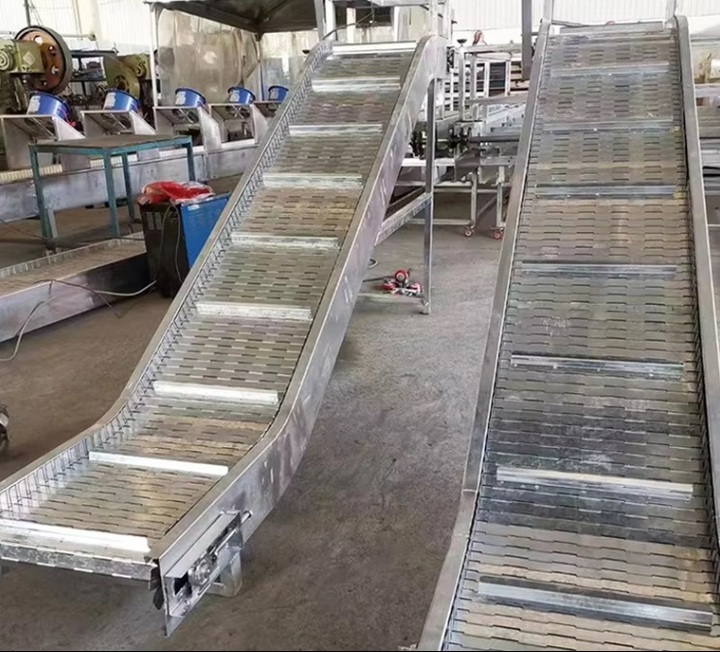

细节结构

链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。

驱动装置：由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。

拉紧装置：采用螺旋拉紧的方式，用来调节牵引链条的松紧程度。

链板：由牵引链和槽板组成。牵引链采用耐冲击、运行平稳可靠的片式牵引链，内链片中间装有滚轮，在轨道上滚动，以减少摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。

机架：由头架、尾架、中间架组成。用槽钢、角钢及加强钢板焊接而成。



特点优势

1、链板输送机可以水平、倾斜或垂直输送散状、颗粒状及块状物料；

2、链板链与机壳无相对运动，在同等输送长度和输送量的情况下，其消耗能耗能降低40%；

3、可根据输送物料选择碳钢或不锈钢材质，可根据输送工艺要求来设计长度；

4、输送长度可达200米。

工作原理

链板输送机利用固接在牵引链上的一系列链条供应牵引力，用金属板作承载体牵引物料跟着水平或许歪斜方向运送。

技术参数

型号	链板宽度 (mm)	常规线速度 (m/s)	输送量 (m³/h)	允许输送倾角	单条链条规格	参考电机功率 (kW)
GBL300	300	0.1～0.5	8～25	0°～30°	16A	1.5～3
GBL400	400	0.1～0.5	15～40	0°～30°	20A	2.2～4
GBL500	500	0.1～0.5	22～60	0°～30°	24A	3～5.5
GBL650	650	0.1～0.5	35～90	0°～30°	28A	4～7.5
GBL800	800	0.1～0.5	55～130	0°～30°	32A	5.5～11
GBL1000	1000	0.1～0.5	80～180	0°～30°	40A	7.5～15
