无轴螺旋输送机

产品介绍

无轴螺旋输送机采用无中心轴设计，可输送传统有轴螺旋输送机和皮带输送机不能或不易输送的物料，如颗粒状和粉状物料、湿的和糊状物料、半流体和粘性物料、易缠绕和易堵塞物料、有特殊卫生要求的物料。

应用范围



无轴螺旋输送机广泛应用于建材、冶金、化工、粮食等行业，用于输送粘性高、易于缠绕的粉末、颗粒及小块状物料，其输送角度应小于20°，采用特制衬板，可在高温下工作。

细节结构

无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。

驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。

头部装配有推力轴承，可承受输送物料时产生的轴向力。

机壳：机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。

无轴螺旋体：材质为不锈钢或碳钢。

槽体衬板：材质为耐磨的塑料板或橡胶板或铸石板等。

进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。

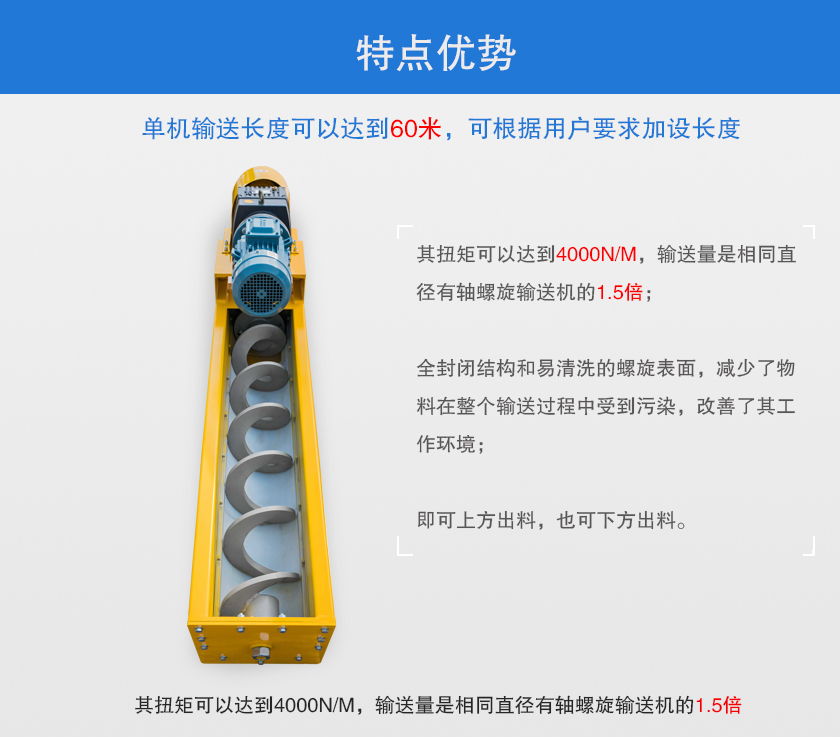

特点优势

1、采用无轴设计，对于输送粘性、缠绕性及带状物料具备优势；

2、其扭矩可以达到4000N/m，输送量是相同直径有轴螺旋输送机的1.5倍；

3、单机输送长度可以达到60米，可根据用户要求加设长度；

4、全封闭结构和易清洗的螺旋表面，减少了物料在整个输送过程中受到污染，改善了其工作环境；

5、即可上方出料，也可下方出料。

工作原理

无轴螺旋输送机采用无轴叶片，当物料从输送机的进料口进入，依靠电机带动螺旋叶片的旋转将物料推移滑行，沿U型输送槽送至出料口，并与压榨机或垃圾小车配套，将物料进行下一步处理。
