NE板链斗式提升机

产品介绍

NE板链斗式提升机牵引构件为高强度板式链条，采用自流式装料，重力式卸料，驱动装置采用硬齿面减速器，可用户提升中、大块或有磨琢性的物料，输送物料温度不超过250℃。

大汉NE板链斗式提升机型号包括NE15～NE800多种规格，提升量范围为15～800立方/时。

应用范围

NE板链斗式提升机适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土回、熟料等，广泛应用于食品、化工、冶金、建材、煤炭等行业。

细节结构

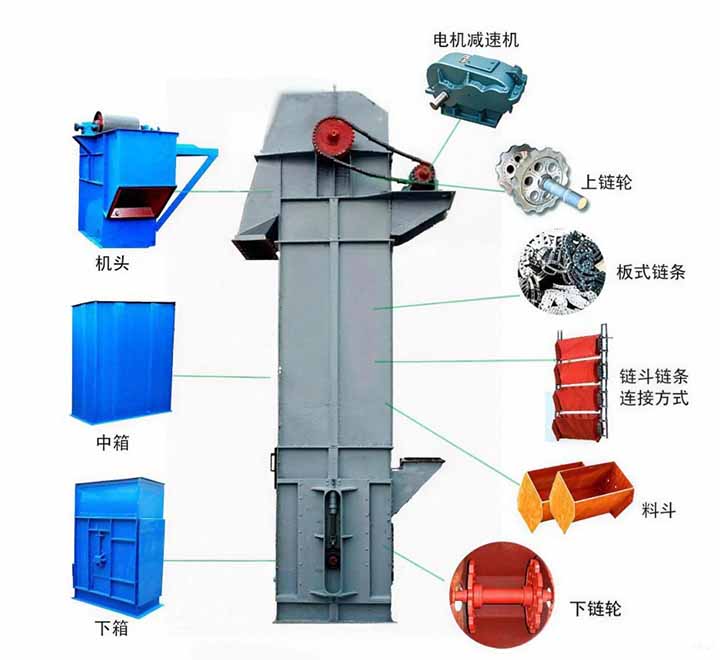

NE板链斗式提升机由料斗、牵引装置、驱动装置、上部装置、中部机壳、下部装置组成。

料斗：大容量设计，密集型排列，可根据输送物料选择合适的材质。

牵引构件：选用的是板式链条。

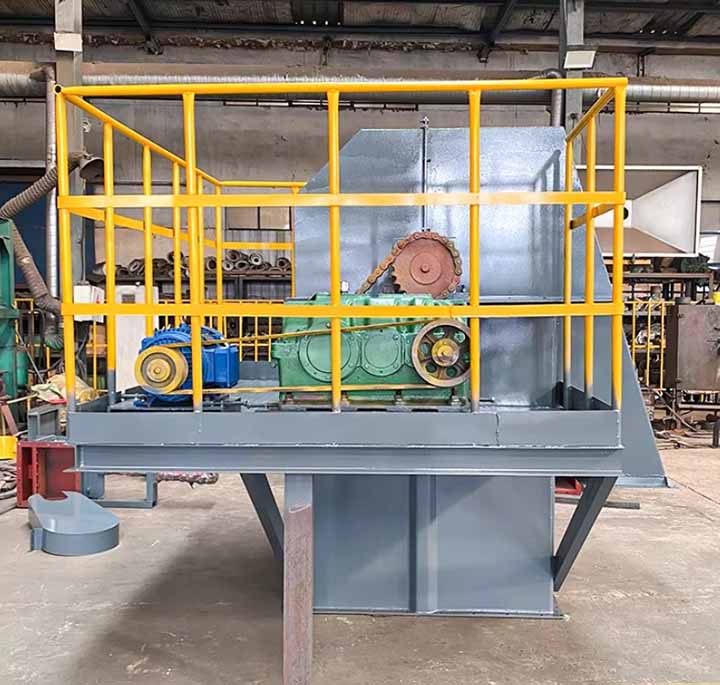

驱动装置：采取Y系列电动机，通过减速器(或摆线针轮减速电机)和链传动组成。（可根据用户要求而定）。驱动装置分左装和右装两种。

上部装置：有上置、上部机売、头轴装配等部件，逆止器、卸料口装有防回料橡胶板。

中部机壳：带检视门中问节.标准中间节和非标节。

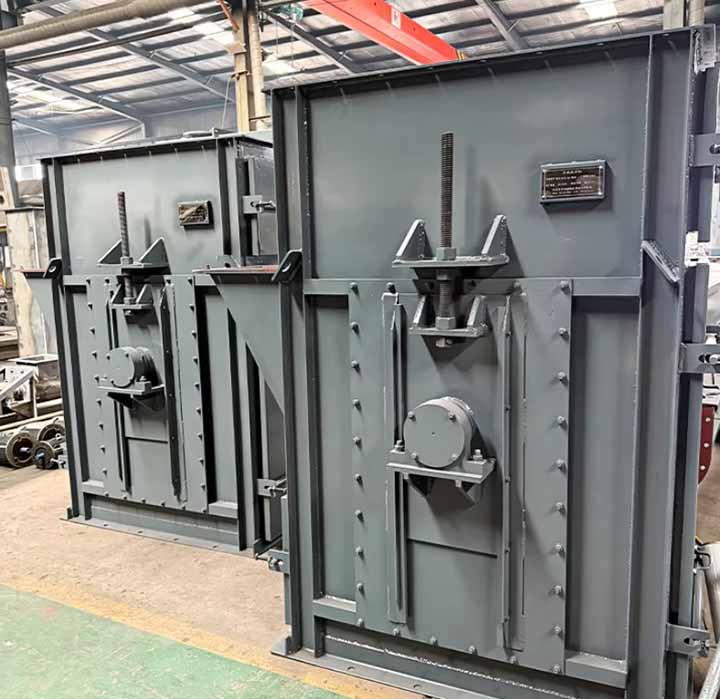

下部装置：安装有张紧装置,公司对不同型号采用不同的拉紧结构。NE15〜NE50采取弹簧张紧，NE100-NE800采取坠重箱张紧。

特点优势

1、NE15~NE800等多种规格，每小时可提升15~800立方，可提升40米高度；

2、输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升；

3、机器密封严谨，可保证物料在输送过程中不会撒料，减少环境污染；

4、整机运行可靠，无障碍时长可达2万小时；

5、链速低，几乎无回料现象。

工作原理

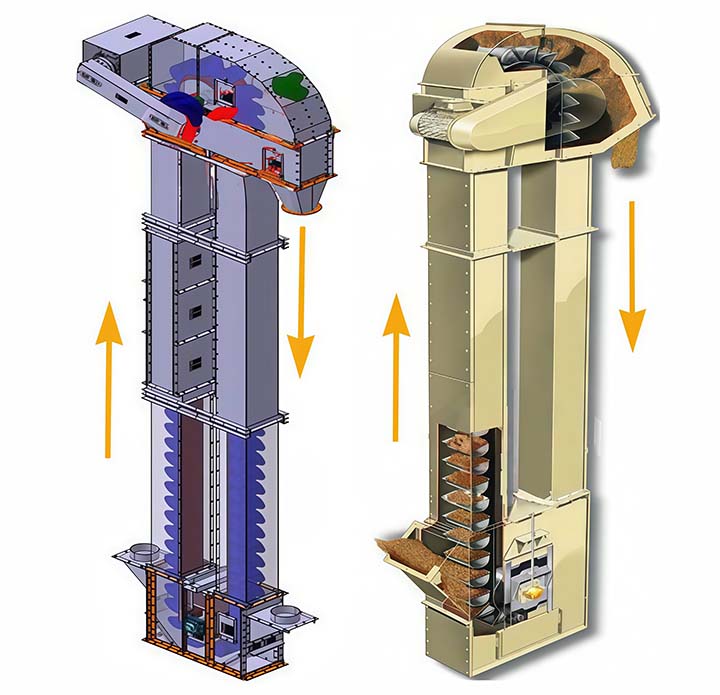

NE板链斗式提升机采用流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

技术参数

型号	输送量（m3/h）	颗粒mm	物料松散密度（t/m3）	提升高度m	功率范围km
NE15	10~15	40	0.6~2.0	35	1.5~4
NE30	18.5~31	55	0.6~2.0	50	1.5~11
NE50	35~60	60	0.6~2.0	45	1.5~18.5
NE100	75~110	70	0.6~2.0	45	5.5~30
NE150	112~165	90	0.6~2.0	45	5.5~45
NE200	170~220	100	0.6~1.8	40	7.5~55
NE300	230~340	125	0.6~1.8	40	11~75
NE400	340~450	130	0.6~1.8	30	18.5~90
NE500	450~550	140	0.6~1.8	30	30~110
NE600	550~660	150	0.6~1.8	30	37~132
NE800	680~830	165	0.6~1.8	30	~160
