TD斗式提升机

采用胶带作为牵引构件，适合垂直输送粉状、颗粒状及磨琢性较小的小块状物料，物料温度＜60℃

斗宽：160~630mm

斗速：1~2米/秒

提升高度：40米

提升量：400立方/时

料斗类型：Q型（浅斗）、H型（弧底斗）、ZD型（中深斗）、SD型（深斗）

立即获取报价0373-268 2333

厂家直销

现货报价

规格齐全

结实耐用

详细参数

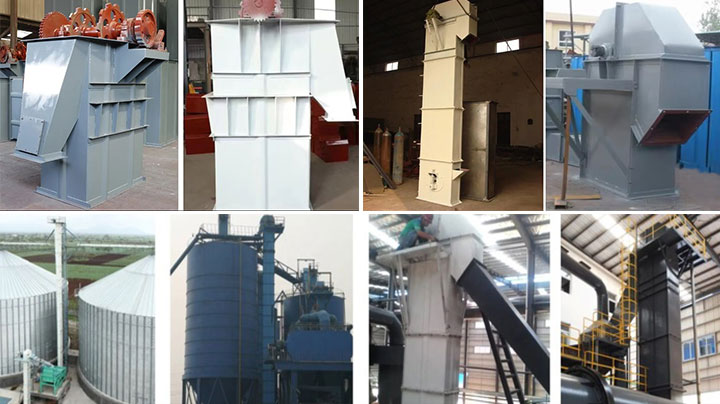

产品实拍
应用展示
厂家介绍
产品推荐
立即咨询

产品介绍

TD斗式提升机采用橡胶带为牵引件，具有噪音小、成本底的优点，根据不同物料可配置不同料斗：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)以及SD型(深斗)

TD系列斗式提升机是一种国家标准的斗式提升机，它是采用的胶带传动来提升物料，主要用于垂直输送松散密度ρ＜1.5t/m³的粉状、粒状、小块状无磨逐性、小磨琢性物料，采用普通橡胶带被输送的物料温度不超过60℃，采夹钢丝胶带可达80℃，而采用耐热橡胶带物料温度一般不超过150℃。

大汉TD型斗式提升机备有四种料斗：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)以及SD型(深斗)。不同型号、不同料斗的td斗式提升机输送量是不同的，可以满足用户的更多要求。

应用范围

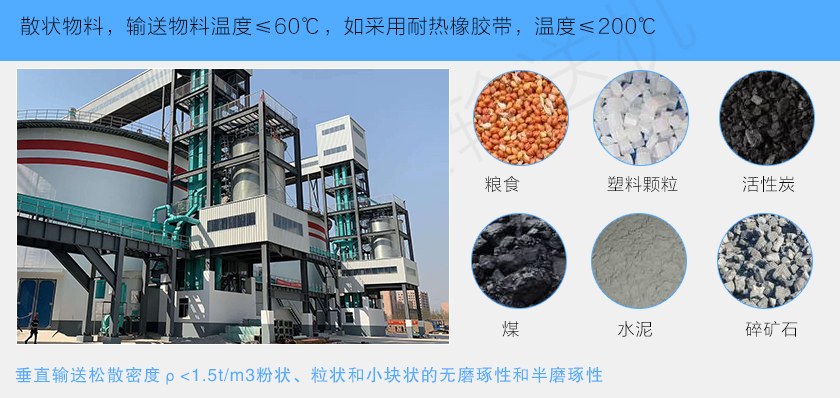

TD斗式提升机应用范围

TD斗式提升机主要用于食品、化工、尖刺、冶金、煤炭等行业，适用于垂直输送粉末、颗粒、小块状或磨琢性较小的散装物料，如粮食、煤、水泥、碎矿石等物料。

细节结构

TD斗式提升机结构图

TD斗式提升机主要由上、下链轮，皮带，挖斗，丝杆，进出料口，箱体，电机、减速机等组成。

特点优势

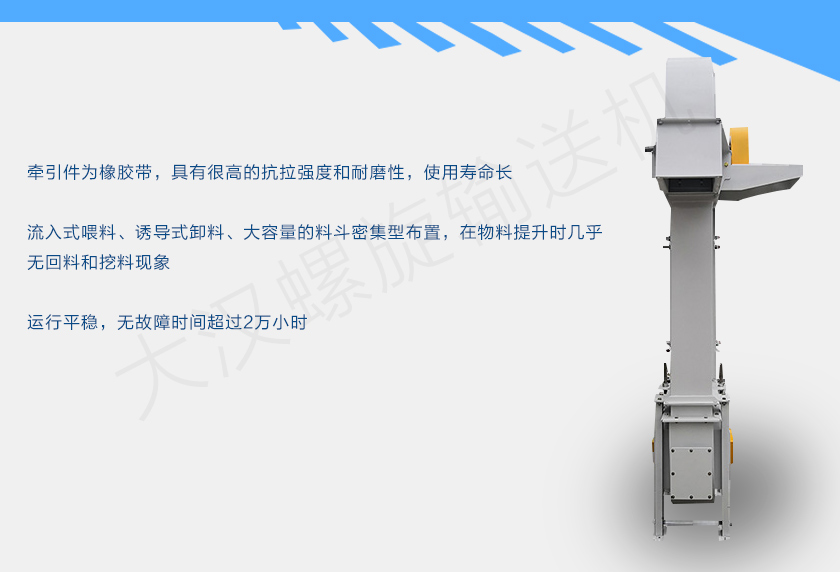

TD斗式提升机特点

1、每小时可输送物料500立方，提升高度可达40米；

2、采用流入式喂料，减少了部件与物料之间的摩擦力，减少了对物料的磨损；

3、全密封输送，能够减少粉尘外泄带来的环境污染；

4、运行平稳，无障碍时间可达2万小时。

工作原理

TD型斗式提升机的牵引件为橡胶带，料斗以一定的间隔固定在橡胶带上，橡胶带分别绕过提升机头部和底部的滚筒，构成具有上升有载分支和下降无载分支的闭合环形系统；工作时，布置在提升机头部的驱动装置通过头部滚筒将动力传给橡胶带和料斗，物料从提升机底部的进料口进入料斗，料斗将物料提升至头部的卸料口，在离心力和重力的共同作用下，料斗中的物料经卸料口卸出。

技术参数

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽（mm）	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距（mm）	280		350		360		450		400		500		480		560
带宽（mm）	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大块（mm）	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
输送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗宽（mm）	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距（mm）	500		625		710			300		400		500		640
带宽（mm）	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大块（mm）	60				70			25		35		45		55
