TB垂直斗式提升机

产品介绍

TB垂直斗式提升机是采用板式套筒滚子链为牵引构建，料斗固定在连班上连续布置，主要用于垂直提升中等及大块状、磨琢性高的物料，物料温度一般不超过250℃，具有输送量大、提升高度高、运行平稳可靠、使用寿命长等特点。

应用范围

TB垂直提升机适用于较干的散状物料垂直输送，如矿石、煤炭、焦炭、水泥、石砂等，可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料输送作业。

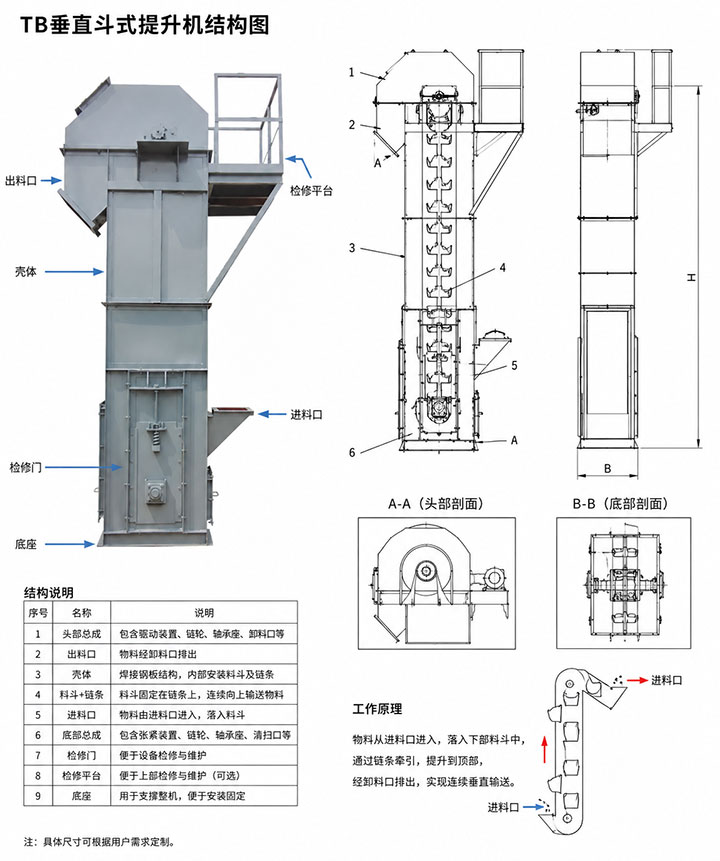

细节结构

TB垂直斗式提升机主要由胶带、料斗、驱动装置、张紧装置、机座等部分组成。

料斗：可根据输送物料设计为碳钢、不锈钢、塑料材质。

驱动装置：主要由减速机和电机构成。

张紧装置：采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链。

特点优势

1、每小时可输送800立方，输送高度在5~40米；

1、精选高强度螺栓，坚固耐用，减少用户维修成本；

2、密封性好，可减少扬尘现象的发生；

3、能耗低，提升相同高度的物料能耗约为环链式提升机的1/3~1/2；

4、运作平稳，全密封输送，可减少粉尘污染；

5、可按照用户要求进行定制。

工作原理

TB垂直斗式提升机采用橡胶输送带作为牵引构件，以掏取式来完成物料的装载，装载的进料口设在设备的尾部，这样更有利于物料的装载输送。当物料通过进料口被放入提升机底端后，使畚斗（即料斗）在输送带的牵引下，装入物料匀速向上运行；当载有物料的畚斗运行至顶端，以离心式或者混合式方式卸料，以此完成提升机的整个输送过程。

技术参数

型号	料斗宽度 (mm)	斗距 (mm)	单斗容积 (L)	最大允许块度 (mm)	额定输送量 (m³/h)	常规提升高度 (m)	配套电机功率参考 (kW)
TB160	160	200	1.5	70	12～18	5～40	2.2～5.5
TB250	250	200	3.0	90	20～29	5～45	3～7.5
TB315	315	200	6.0	100	46～72	5～45	5.5～11
TB400	400	250	12.0	110	75～121	5～50	7.5～15
TB500	500	320	25.0	130	135～191	5～50	11～22
TB630	630	400	50.0	150	207～294	5～50	15～30
TB800	800	450	80.0	160	281～398	5～50	22～45
TB1000	1000	500	120.0	180	398～565	5～50	30～55
