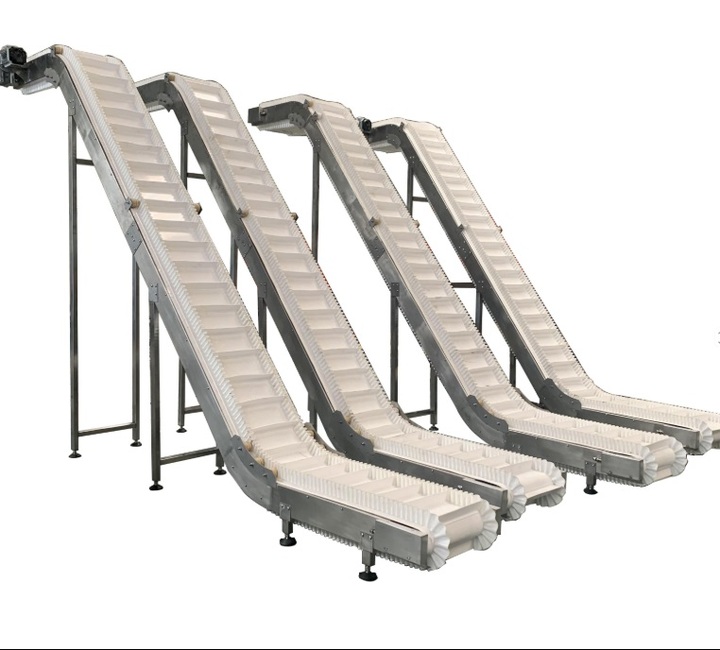

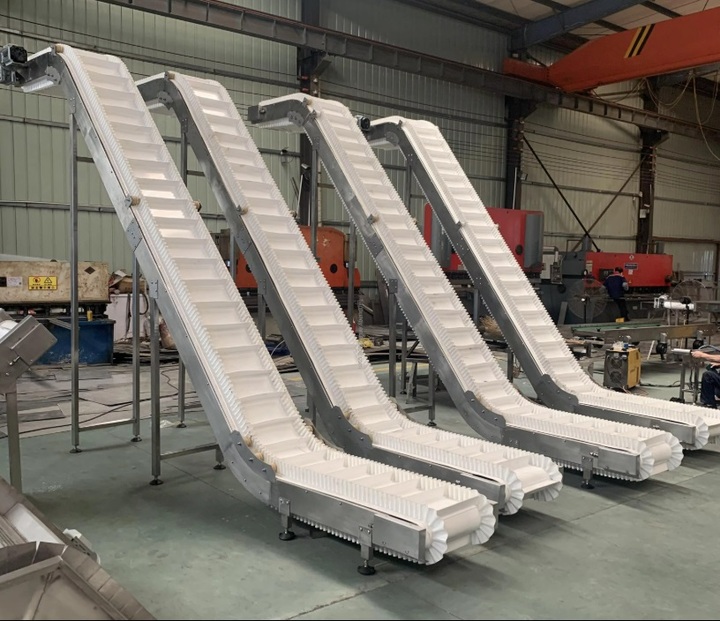

大倾角皮带输送机

产品介绍

大倾角皮带输送机采用波纹挡边输送带为主要部件，可倾斜或垂直输送各种散装物料，具有通用带式输送机结构简单，运行可靠，维修方便等优点，并具有大倾角输送、结构紧凑、占地少等特点。

对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。

应用范围

大倾角皮带输送机被广泛用于煤炭、粮食、建材、化工、水电和冶金等行业,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5tm3的各种散状、颗粒状或粉末物料，如：石灰石、粘土、饲料等。

细节结构

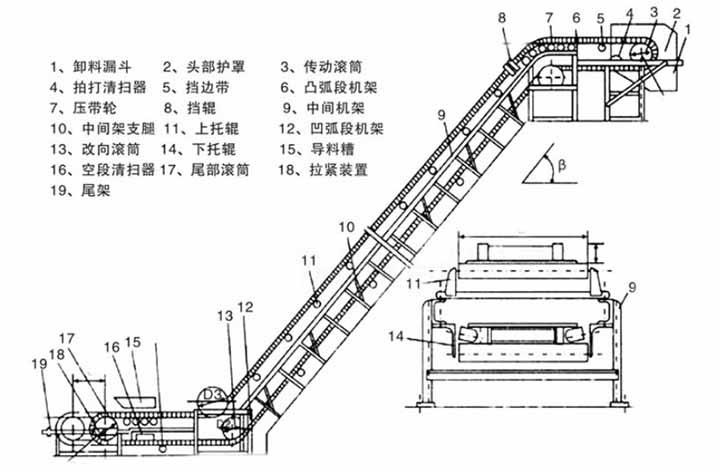

大倾角皮带输送机主要由驱动装置、传动滚筒、改向滚筒、压带轮、托辊、拖带辊、立辊、拉紧装置等部分组成。


驱动装置：是输送机中的动力部分。系由Y系列电动机,ZJ型轴装式减速器,楔块式逆止器组成。

传动滚筒：是动力传递的主要部件,输送带借其与传动滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分,胶面滚筒是为了增加滚筒和输送带之间的附着力。

改向滚筒：用于改变输送带的运行方向。改向滚筒用于输送带下表面(非承载面)。

压带轮：用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)。

托辊：托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平型托辊两种型式。

托带辊：托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段用于使输送带改向。托带辊采用悬臂支承。

立辊：立辊用于限制输送带跑偏,并安装在上、下过度段机架上。每个过滤段机架上设有4个,上、下分各两个。

拍打轮清料装置:用于拍打输送带背面,震落粘在输送带上的物料。

拉紧装置：它的作用有:1.使输送带具有足够的张力,保证输送带和传动滚筒间不打滑。2.限制输送带在各支承间的垂度,使输送机正常运转。本系列采用螺旋拉紧装置。

特点优势

1、每小时输送量可达6000立方，输送高度可达500米；

2、大倾角输送，可有效降低机器的占地面积；

3、物料与皮带没有相对运动，所以能够减少皮带的损耗，延长机器使用寿命；

4、能耗低、结构简单、易于维护。

工作原理

大倾角皮带输送机其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。

技术参数

带宽B（mm）	300		400		500		650		800
挡边高（mm）	40	60	60	80	80	120	120	160	120	160	200	240
部分输送倾角输送量Q³/h	15	14	20	34	46	71	104	120	128	157	195	235
	11	10	14	26	35	57	83	97	102	127	157	195
	8	7	10	18	25	40	58	69	72	90	112	142
	4	4	5	10	13	21	31	37	38	48	60	76
外型尺寸	350-100		1100-2000		1300-2000		1300-2000		1300-2000
	335		330-490		600		600		600-800
	450		500-700		760-800		800-850		800-1115
	480		580		870		1020		1220
带宽B（mm）	1000				1200				1400
挡边高（mm）	120	160	200	240	160	200	240	300	160	200	240	300	400
部分输送倾角输送量Q³/h	172	216	267	327	275	331	419	466	319	395	500	564	794
	137	175	216	271	222	267	347	384	258	318	414	465	680
	96	124	153	197	158	190	253	178	184	226	302	337	524
	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	1400-2000				1600-2000				1600-2000
	600-800				800-1000				800-1200
	800-1200				1050-1500				1050-1700
	1440				1690				1890
